Шумопоглощающие экраны: Cоветы от эксперта по выбору шумозащиты

Эффективность акустических ограждений зависит от частотных характеристик источника шума, геометрии установки и физических свойств материалов.

Нормативно-техническая база проектирования противошумных систем

Основные стандарты и технические регламенты

Проектирование звукоизоляционных конструкций регламентируется комплексом нормативных документов, определяющих требования к акустическим характеристикам и методам расчета.

ГОСТ 31295.1-2005 устанавливает классификацию акустических барьеров по коэффициенту звукопоглощения αw ≥ 0,8 для поглощающих и ≤ 0,2 для отражающих конструкций.

СП 276.1325800.2016 регламентирует методики расчета эффективности снижения шума с учетом дифракционных эффектов.

Нормативный документ	Область применения	Ключевые требования
ГОСТ 31295.1-2005	Классификация звукопоглощающих конструкций	αw ≥ 0,8; DLR ≥ 8 дБ
СП 276.1325800.2016	Расчет противошумных мероприятий	Снижение ≥ 10 дБ(А)
СанПиН 1.2.3685-21	Допустимые уровни шума	55 дБ(А) днем, 45 дБ(А) ночью
ГОСТ 23499-2009	Методы испытаний материалов	Импедансная трубка, реверберационная камера

Технические требования к акустическим характеристикам

Акустические ограждения классифицируются по индексу звукоизоляции Rw и коэффициенту звукопоглощения αw в соответствии с ГОСТ 31295.2-2005.

Минимальный индекс звукоизоляции для транспортных магистралей составляет 25 дБ, для промышленных объектов — 30 дБ.

Коэффициент звукопоглощения определяется методом импедансной трубки согласно ГОСТ 16297-80 в диапазоне частот 100-5000 Гц.

Параметр	Поглощающие системы	Отражающие системы	Единица измерения
Коэффициент звукопоглощения αw	≥ 0,8	≤ 0,2	безразмерный
Индекс звукоизоляции Rw	≥ 25	≥ 30	дБ
Эффективность снижения ΔL	15-25	10-20	дБ(А)
Частотный диапазон	125-4000	250-2000	Гц

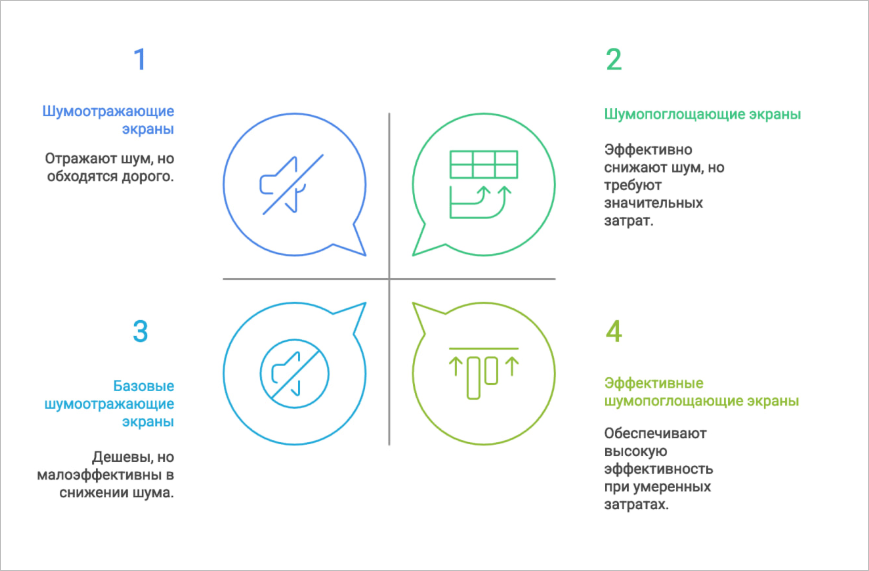

Физические принципы работы звукозащитных систем

Механизмы звукопоглощения в пористых материалах

Акустические поглотители работают на принципе преобразования звуковой энергии в тепловую за счет вязкого трения в порах материала.

Эффективность поглощения определяется удельным сопротивлением продуванию воздуха r = 5000-50000 Па·с/м² и пористостью материала P = 0,85-0,95.

Звукопоглощающие панели ПСШП обеспечивают максимальное поглощение на частотах 500-2000 Гц при толщине слоя 50-100 мм.

Тип поглотителя	Удельное сопротивление, Па·с/м²	Пористость	Частота максимального поглощения, Гц
Минеральная вата	8000-25000	0,90-0,95	500-2000
Стекловолокно	5000-15000	0,85-0,90	1000-4000
Пенополиуретан	15000-40000	0,80-0,90	800-3200
Перфорированный металл	100-1000	0,10-0,30	250-1000

Принципы звукоотражения и дифракции

Рефлективные конструкции основаны на принципе зеркального отражения звуковых волн от плотной поверхности с коэффициентом отражения r ≥ 0,8.

Эффективность отражающих систем определяется поверхностной плотностью материала m ≥ 20 кг/м² и углом падения звуковой волны.

Отражающие панели ПСШО перенаправляют звуковую энергию в верхние слои атмосферы, снижая уровень шума в защищаемой зоне.

Материал	Поверхностная плотность, кг/м²	Коэффициент отражения	Частотная характеристика
Железобетон	150-300	0,95-0,98	Широкополосная
Стальной лист 3 мм	23,5	0,90-0,95	Резонансы на 250, 800 Гц
Алюминиевый лист 2 мм	5,4	0,85-0,90	Снижение на НЧ
Поликарбонат 8 мм	9,6	0,75-0,85	Провал 1000-2000 Гц

Комбинированные акустические системы

Современные звукозащитные системы часто используют комбинированный подход, сочетающий поглощающие и отражающие элементы.

Двухслойные конструкции с перфорированным экраном и звукопоглощающим заполнением обеспечивают коэффициент шумоподавления NRC = 0,85-0,95 в широком частотном диапазоне.

Композитные панели СПСШП объединяют преимущества обеих технологий.

Материаловедение акустических барьеров

Конструкционные материалы и их акустические свойства

Выбор материала конструкции определяется требованиями по прочности, долговечности и акустическим характеристикам.

Сэндвич-панели с металлическими обшивками и минераловатным заполнением обеспечивают индекс звукоизоляции Rw = 35-42 дБ при толщине 120-200 мм.

Компания «СП-Центр» с 2007 года производит надежные композитные конструкции, соответствующие требованиям ГОСТ 32603-2012 и международного стандарта ISO 717-1.

Тип конструкции	Толщина, мм	Индекс Rw, дБ	Вес, кг/м²	Срок службы, лет
Сэндвич-панель с минватой	120-200	35-42	18-25	25-30
Железобетонная плита	100-200	45-52	150-300	50+
Деревянная рама с заполнением	80-150	28-35	12-20	15-20
Алюминиевый профиль	60-120	25-32	8-15	30-40

Звукопоглощающие материалы и их характеристики

Эффективность звукопоглощающих материалов определяется структурой пор и физико-механическими свойствами.

Минеральная вата плотностью 80-120 кг/м³ обеспечивает коэффициент звукопоглощения α = 0,8-0,95 на частотах 500-4000 Гц при толщине слоя 50-100 мм.

Перфорированные облицовки с коэффициентом перфорации 15-25% повышают эффективность поглощения на средних частотах.

Материал	Плотность, кг/м³	Коэффициент поглощения при 1000 Гц	Рабочий диапазон температур, °C
Минеральная вата ROCKWOOL	80-120	0,85-0,95	-60…+200
Стекловолокно URSA	15-25	0,80-0,90	-60…+150
Пенополиуретан	25-80	0,60-0,85	-40…+80
Меламиновая пена	8-12	0,90-0,99	-200…+180

Светопрозрачные акустические системы

Для объектов, требующих сохранения обзорности, применяются светопрозрачные экраны на основе поликарбоната или акрилового стекла.

Многослойные конструкции с воздушными прослойками 12-16 мм обеспечивают индекс звукоизоляции Rw = 28-35 дБ при светопропускании 85-90%.

Специальные акустические ламинированные стекла достигают показателей Rw = 40-45 дБ.

Тип остекления	Конфигурация	Rw, дБ	Светопропускание, %	Стоимость, руб/м²
Поликарбонат монолитный	8-12 мм	25-28	85-90	1500-2500
Стеклопакет обычный	4М-16-4М	32-35	75-80	3000-4000
Акустический стеклопакет	6М-16-8А	38-42	70-75	5500-7000
Триплекс акустический	6+6А	40-45	85-88	4500-6000

Инженерные расчеты и методики проектирования

Математические модели расчета эффективности

Расчет эффективности акустических барьеров выполняется по методике СП 276.1325800.2016 с использованием дифракционной модели Макдональда-Эрскина.

Снижение уровня звука ΔL определяется по формуле: ΔL = 10·lg(3+20·N), где N — число Френеля, характеризующее дифракционные потери.

Для точных расчетов применяются численные методы конечных элементов и граничных элементов.

Параметр расчета	Формула	Применимость	Погрешность, дБ
Число Френеля	N = 2δ/λ·√[(a+b)/(a·b)]	Точечный источник	±1
Эффективность экрана	ΔL = 10·lg(3+20·N)	N ≥ 0,1	±2
Дифракционные потери	Ld = 20·lg|2/N·√(π/2)|	Отражающие экраны	±1,5
Поглощение в материале	La = 8,7·α·l/λ	Поглощающие экраны	±3

Геометрические параметры и их влияние на эффективность

Эффективность звукозащитной системы критически зависит от геометрических параметров установки.

Оптимальная высота барьера определяется по формуле H = h₁ + h₂ + 0,5λ, где h₁ и h₂ — высоты источника и приемника, λ — длина волны на расчетной частоте.

Минимальная эффективная высота составляет 2-3 метра для автодорожного шума и 4-6 метров для железнодорожного транспорта.

Тип источника шума	Рекомендуемая высота, м	Минимальная длина, м	Ожидаемое снижение, дБ(А)
Автомобильная дорога	3-5	100-200	8-15
Железная дорога	4-8	200-500	10-18
Промышленный объект	5-12	50-150	12-25
Строительная площадка	3-6	30-100	8-18

Частотные характеристики и спектральный анализ

Эффективность акустических ограждений существенно зависит от частотного состава шума.

Поглощающие системы наиболее эффективны на частотах 500-4000 Гц, отражающие — на частотах выше 250 Гц при условии, что длина волны меньше характерного размера препятствия.

Для низкочастотного шума (< 250 Гц) требуются специальные резонансные конструкции или увеличенная высота барьера.

Частота, Гц	Поглощающие экраны, дБ	Отражающие экраны, дБ	Комбинированные системы, дБ
125	3-6	5-8	6-10
250	6-10	8-12	10-15
500	10-18	12-18	15-22
1000	15-25	15-22	18-28
2000	18-28	18-25	20-30
4000	20-30	20-28	22-32

Технология монтажа и эксплуатационные характеристики

Фундаменты и опорные конструкции

Надежность звукозащитной системы обеспечивается правильно спроектированными опорными конструкциями, рассчитанными на ветровые нагрузки до 0,85 кПа согласно СП 20.13330.2016.

Глубина заложения фундамента должна превышать глубину промерзания на 0,2-0,3 м, а несущая способность опор рассчитывается с коэффициентом запаса не менее 1,4.

Стальные стойки изготавливаются из профиля с антикоррозионным покрытием цинком толщиной 85-120 мкм.

Тип фундамента	Глубина заложения, м	Расход бетона, м³/п.м	Допустимая высота экрана, м
Ленточный монолитный	1,2-1,8	0,15-0,25	до 6
Свайно-ростверковый	2,5-4,0	0,08-0,12	до 8
Буронабивные сваи	3,0-6,0	0,05-0,08	до 12
Анкерное крепление	0,8-1,2	—	до 4

Технология сборки и монтажа панелей

Монтаж акустических панелей выполняется с использованием специализированного крепежа, обеспечивающего герметичность стыков и компенсацию температурных деформаций.

Горизонтальные стыки уплотняются EPDM-прокладками, вертикальные — нащельниками из того же материала, что и основные панели.

Допустимые отклонения от вертикали не должны превышать ±5 мм на 3 м высоты согласно СП 70.13330.2012.

Этап монтажа	Технические требования	Контролируемые параметры	Допуски
Установка стоек	Вертикальность, шаг 2,5-6,0 м	Отклонение от оси	±10 мм
Монтаж панелей	Плотность прилегания	Зазоры в стыках	≤ 2 мм
Герметизация	Непрерывность уплотнения	Отсутствие разрывов	0 мм
Финишная отделка	Защитные покрытия	Толщина слоя	±20%

Эксплуатация и техническое обслуживание

Долговечность акустических систем обеспечивается регулярным техническим обслуживанием и контролем состояния конструктивных элементов.

Периодичность осмотров составляет: визуальный контроль — 2 раза в год, детальное обследование — 1 раз в 5 лет, капитальный ремонт — через 15-20 лет эксплуатации.

Отражающие системы СПСШО требуют минимального обслуживания благодаря отсутствию пористых материалов.

Тип обслуживания	Периодичность	Контролируемые элементы	Стоимость, руб/м²
Визуальный осмотр	2 раза в год	Целостность панелей, крепежа	15-25
Очистка поверхности	1 раз в год	Загрязнения, высолы	50-80
Ремонт уплотнений	По необходимости	Герметичность стыков	120-200
Замена элементов	5-15 лет	Поврежденные панели	1500-3000

Экономическое обоснование и анализ эффективности

Сравнительный анализ стоимости различных типов систем

Экономическая эффективность акустических систем оценивается по критерию «стоимость — эффективность» с учетом капитальных и эксплуатационных затрат.

Стоимость поглощающих систем на 25-40% выше отражающих за счет использования специализированных материалов, однако срок окупаемости составляет 8-12 лет при снижении затрат на компенсационные мероприятия.

Приведенные затраты рассчитываются на период 25 лет с учетом дисконтирования 7% годовых.

Тип системы	Капитальные затраты, руб/м²	Эксплуатационные затраты, руб/м²/год	Приведенные затраты за 25 лет
Отражающие бетонные	4500-6500	25-40	5200-7400
Отражающие металлические	3500-5000	45-65	4400-6200
Поглощающие композитные	5500-8000	35-55	6500-9200
Светопрозрачные системы	7000-12000	80-120	9000-15000

Социально-экономический эффект от снижения шума

Установка качественных звукозащитных систем обеспечивает значительный социально-экономический эффект за счет улучшения условий проживания и роста стоимости недвижимости.

Снижение уровня шума на 10 дБ(А) увеличивает стоимость недвижимости на 3-8%, что при средней стоимости квартиры 5 млн руб составляет прирост 150-400 тыс руб.

Дополнительные эффекты включают снижение заболеваемости сердечно-сосудистыми заболеваниями на 15-25% и улучшение качества сна у 80-90% жителей.

Показатель эффекта	Снижение шума 5 дБ(А)	Снижение шума 10 дБ(А)	Снижение шума 15 дБ(А)
Рост стоимости недвижимости, %	1-3	3-8	8-15
Снижение заболеваемости, %	5-10	15-25	25-40
Улучшение качества сна, %	40-60	80-90	90-95
Экономический эффект, руб/чел/год	2500-5000	8000-15000	15000-25000

Критерии выбора оптимального решения

Алгоритм принятия решения

Выбор типа акустической системы выполняется на основе многокритериального анализа с учетом технических, экономических и экологических факторов.

Поглощающие системы предпочтительны при необходимости снижения отраженного шума в плотной городской застройке, отражающие — для открытых территорий с возможностью рассеивания звуковой энергии.

Комбинированные решения обеспечивают оптимальное соотношение эффективности и стоимости для большинства применений.

Критерий выбора	Поглощающие системы	Отражающие системы	Весовой коэффициент
Акустическая эффективность	9/10	7/10	0,30
Стоимость реализации	6/10	8/10	0,25
Долговечность	7/10	9/10	0,20
Эксплуатационные затраты	6/10	8/10	0,15
Эстетические качества	8/10	6/10	0,10

Рекомендации по применению

Практические рекомендации по выбору типа акустической системы основываются на анализе конкретных условий объекта и требований заказчика.

Для автомобильных дорог с интенсивностью движения свыше 1000 авт/час рекомендуются поглощающие системы высотой 4-6 м, для промышленных объектов — комбинированные конструкции с учетом спектральных характеристик источников.

Компания «СП-Центр» обеспечивает индивидуальный подход к каждому проекту с гарантией соответствия заявленным характеристикам.

Условия применения	Рекомендуемый тип	Высота, м	Ожидаемый эффект, дБ(А)
Плотная городская застройка	Поглощающие	3-5	12-18
Открытая местность	Отражающие	4-6	10-15
Промышленная зона	Комбинированные	5-8	15-25
Жилая застройка с требованиями к обзорности	Светопрозрачные	3-4	8-12

Заключение

Выбор между звукопоглощающими и звукоотражающими акустическими системами требует комплексного анализа технических, экономических и эксплуатационных факторов.

Современные композитные конструкции обеспечивают снижение шумового воздействия на 15-25 дБ(А) при сроке службы 20-30 лет и окупаемости 8-12 лет.

Правильно спроектированные и качественно смонтированные системы не только решают задачи акустической защиты, но и способствуют повышению стоимости недвижимости, улучшению экологической обстановки и качества жизни населения.

Компания «СП-Центр» предлагает полный цикл услуг от проектирования до монтажа звукозащитных систем с гарантией соответствия заявленным характеристикам и требованиям действующих нормативных документов.

На нашем сайте вы найдете широкий ассортимент шумозащитных экранов, включая светопрозрачные и комбинированные варианты, а также стойки и комплектующие для их монтажа. Выбирая шумопоглощающие экраны у проверенного производителя, вы гарантируете долговечность и максимальную эффективность шумозащиты вашего объекта.

Индивидуальный подход к каждому проекту и использование современных материалов и технологий обеспечивают оптимальное решение задач акустической защиты для любых условий эксплуатации.

Расширенный FAQ: ответы экспертов на практические вопросы

На сколько децибел эффективно снижают шум современные акустические барьеры?

Эффективность снижения шума составляет 10-25 дБ(А) в зависимости от типа конструкции и условий применения.

Поглощающие системы обеспечивают снижение 15-25 дБ(А), отражающие — 10-20 дБ(А). Точное значение определяется расчетом по методике СП 276.1325800.2016 с учетом геометрии объекта, частотных характеристик источника и требований СанПиН 1.2.3685-21 к допустимым уровням шума.

Какие материалы обеспечивают максимальный коэффициент звукопоглощения?

Максимальный коэффициент звукопоглощения αw = 0,90-0,99 обеспечивают меламиновые пены и специализированные акустические материалы. Минеральная вата плотностью 80-120 кг/м³ обеспечивает αw = 0,85-0,95, стекловолоконные материалы — αw = 0,80-0,90. Выбор материала должен учитывать не только акустические, но и эксплуатационные характеристики: огнестойкость, влагостойкость, температурную стабильность согласно ГОСТ 30244-94.

Как рассчитать оптимальную высоту звукозащитного экрана?

Оптимальная высота рассчитывается по формуле H = h₁ + h₂ + 0,5λ + Δh, где h₁, h₂ — высоты источника и приемника, λ — длина волны, Δh — запас 0,5-1,0 м. Для автодорожного шума минимальная высота составляет 3 м, для железнодорожного — 4 м. Увеличение высоты на каждый метр дает дополнительное снижение 2-3 дБ(А), однако экономическая эффективность снижается при высоте свыше 6-8 м из-за роста ветровых нагрузок и стоимости фундаментов.

Какое расстояние от источника шума до экрана является оптимальным?

Оптимальное расстояние составляет 5-15 м от источника шума при условии размещения экрана между источником и защищаемым объектом. При размещении ближе 5 м возможно ухудшение акустических характеристик из-за отражений от покрытия дороги. Размещение далее 20 м снижает эффективность защиты. Для промышленных источников минимальное расстояние определяется требованиями пожарной безопасности и составляет 6-10 м согласно СП 4.13130.2013.

Требуется ли разрешение на установку акустических барьеров?

Установка акустических барьеров высотой свыше 2 м требует разрешения на строительство согласно Градостроительному кодексу РФ. Необходимы: проектная документация, прошедшая экспертизу, разрешение на строительство, согласования с ресурсоснабжающими организациями при пересечении коммуникаций. Для временных конструкций (до 2 лет) возможно уведомительное оформление. Обязательна приемка объекта с оформлением разрешения на ввод в эксплуатацию.

Какой срок службы у различных типов звукозащитных конструкций?

Срок службы железобетонных конструкций составляет 50+ лет, металлических с полимерным покрытием — 25-30 лет, композитных сэндвич-панелей — 20-25 лет. Деревянные конструкции служат 15-20 лет при условии обработки антисептиками и регулярного обслуживания. Поглощающие материалы (минвата, стекловолокно) сохраняют характеристики 15-20 лет, меламиновые пены — 10-15 лет. Гарантийный срок на сэндвич-панели СП-Центр составляет 15 лет с сохранением акустических характеристик.

Как влияют погодные условия на эффективность акустических систем?

Влажность снижает эффективность поглощающих материалов на 10-25%, температурные перепады вызывают деформации стыков до ±5 мм. Снеговая нагрузка до 240 кг/м² (IV снеговой район) учитывается в расчетах несущих конструкций. Ветровая нагрузка до 0,85 кПа критична для высоких экранов. Обледенение может увеличить массу конструкции на 15-30%. Современные материалы с гидрофобизацией сохраняют характеристики при влажности до 95%.

Можно ли комбинировать поглощающие и отражающие элементы в одной конструкции?

Комбинированные конструкции с отражающей стороной, обращенной к источнику, и поглощающей — к защищаемой зоне, обеспечивают оптимальную эффективность. Такие системы снижают отраженный шум на 3-5 дБ(А) дополнительно к основному эффекту экранирования. Применяются перфорированные металлические облицовки с коэффициентом перфорации 15-25% и звукопоглощающим заполнением. Эффективность комбинированных систем достигает 18-28 дБ(А) в широком частотном диапазоне.

Какова стоимость профессионального акустического расчета и проектирования?

Стоимость акустических расчетов составляет 150-300 руб/м длины экрана, полного проекта — 800-1500 руб/м. В стоимость входят: инженерно-экологические изыскания, математическое моделирование, выбор оптимального решения, рабочие чертежи, спецификации материалов. Сложные объекты с неоднородными источниками шума требуют дополнительных расчетов стоимостью 50-100 тыс руб.

Как обеспечить защиту от коррозии металлических элементов конструкции?

Надежная защита от коррозии обеспечивается горячим цинкованием толщиной 85-120 мкм по ГОСТ 9.307-89 с дополнительным полимерным покрытием. Стальные элементы обрабатываются в ваннах расплавленного цинка при температуре 460°C, что гарантирует срок службы покрытия 25-30 лет в промышленной атмосфере. Алюминиевые конструкции анодируются или покрываются порошковыми красками. Крепежные элементы изготавливаются из нержавеющей стали А4 или горячеоцинкованной стали класса 8.8.

Какие дополнительные функции могут выполнять современные звукозащитные экраны?

Современные многофункциональные системы интегрируют светотехническое оборудование, солнечные панели мощностью 150-300 Вт/м², системы видеонаблюдения и информационные табло. Фотогальванические модули обеспечивают энергоснабжение автономного освещения и систем мониторинга. Возможна интеграция систем очистки воздуха с фотокаталитическими покрытиями TiO₂, снижающими концентрацию NOₓ на 20-40%. Декоративные элементы и вертикальное озеленение улучшают эстетические качества городской среды.
