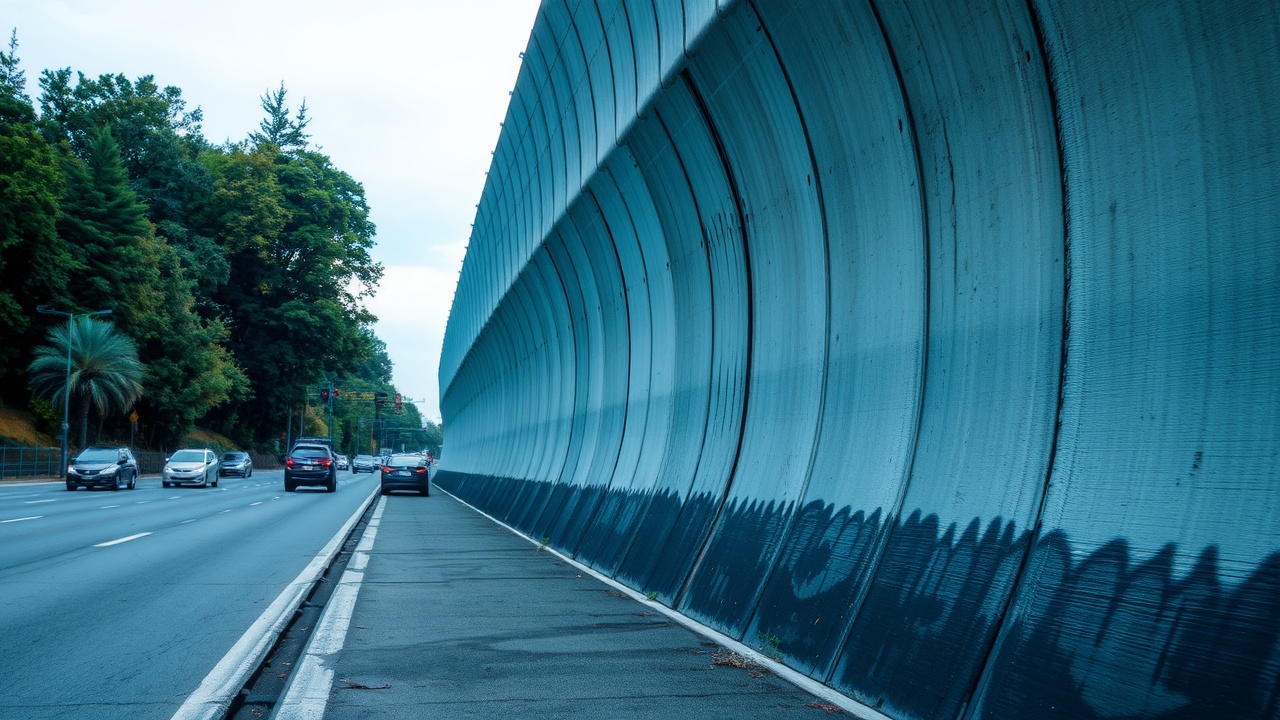

Шумозащитные экраны представляют собой специализированные инженерные конструкции, предназначенные для снижения акустического воздействия в соответствии с требованиями СН 2.2.4/2.1.8.562-96 и СП 51.13330.2011. Данное руководство содержит исчерпывающую техническую информацию для специалистов по проектированию звукозащитных систем.
Если вы ищете эффективное решение для снижения шума, рекомендуем обратить внимание на качественные шумопоглощающие экраны от компании «СП-Центр». Эти акустические системы обладают высокой степенью звукопоглощения и отвечают всем современным нормативам, обеспечивая надежную защиту от транспортного и промышленного шума.
- Техническая классификация акустических ограждений
- Нормативная база проектирования
- Сравнительный анализ типов звукозащитных конструкций
- Звукопоглощающие панели ПШП: инженерный анализ
- Звукоотражающие экраны ПШО: расчетные характеристики
- Светопрозрачные системы: баланс видимости и звукоизоляции
- Материаловедческие решения в акустике
- Звукопоглощающие наполнители: сравнительный анализ
- Конструктивные элементы и крепежные системы
- Проектирование и расчет акустической эффективности
- Методика расчета снижения шума
- Технологические требования к монтажу
- Экономический анализ и ценообразование
- Структура стоимости проектов
- ROI и экономическая эффективность
- Сертификация и контроль качества
- Система обеспечения качества ISO 9001:2015
- Экспертные рекомендации по выбору и эксплуатации
- Какие технические характеристики критичны при выборе звукопоглощающих систем?
- Как определить оптимальную конфигурацию для конкретного объекта?
- Какие инновационные решения применяются в современных проектах?
- Какие требования к техническому обслуживанию акустических систем?
- Часто задаваемые вопросы
- На сколько децибел снижают шум шумозащитные экраны?
- Сколько стоят шумозащитные экраны за квадратный метр?
- Какая максимальная высота шумозащитных экранов разрешена?
- Нужно ли разрешение на установку шумозащитных экранов?
- Как долго служат шумозащитные экраны?
- Какие материалы лучше для шумозащитных экранов?
- Можно ли установить шумозащитные экраны зимой?
- Защищают ли шумозащитные экраны от низкочастотного шума?
- Влияют ли шумозащитные экраны на WiFi и сотовую связь?
- Как рассчитать необходимую длину шумозащитного экрана?
- Можно ли совмещать шумозащитные экраны с зелеными насаждениями?
- Что делать если шумозащитный экран не дает ожидаемого эффекта?
Техническая классификация акустических ограждений
Нормативная база проектирования
Проектирование противошумных ограждений регламентируется комплексом нормативных документов, обеспечивающих соответствие санитарно-гигиеническим требованиям и строительным нормам:
| Нормативный документ | Область применения | Ключевые требования |
|---|---|---|
| ГОСТ 31295-2005 | Шумозащитные экраны | Технические требования, методы испытаний |
| СП 51.13330.2011 | Защита от шума | Расчет звукоизоляции, нормы проектирования |
| СН 2.2.4/2.1.8.562-96 | Шум на рабочих местах | ПДУ шума, методы измерения |
| СанПиН 1.2.3685-21 | Гигиенические нормативы | Допустимые уровни шума в жилых зонах |
Базовые принципы акустической защиты основаны на физических механизмах взаимодействия звуковых волн с препятствиями: отражение, поглощение, дифракция и интерференция.
Сравнительный анализ типов звукозащитных конструкций
| Тип конструкции | Принцип действия | Эффективность (дБ) | Частотный диапазон (Гц) | Стоимость (руб/м²) |
|---|---|---|---|---|
| Отражающие экраны | Зеркальное отражение | 15-25 | 500-4000 | 3 700-7 500 |
| Поглощающие панели | Диссипация энергии | 12-20 | 125-8000 | 6 500-12 000 |
| Комбинированные системы | Отражение + поглощение | 25-35 | 63-8000 | 9 500-18 000 |
| Светопрозрачные экраны | Отражение с видимостью | 18-28 | 250-4000 | 8 000-15 000 |
Звукопоглощающие панели ПШП: инженерный анализ
Панели шумопоглощающие серии ПШП изготавливаются по технологии «сэндвич» с использованием перфорированных облицовок и минераловатного сердечника плотностью 80-150 кг/м³.
| Технический параметр | Значение | Единица измерения | Стандарт испытаний |
|---|---|---|---|
| Коэффициент звукопоглощения (αw) | 0,85-0,95 | безразмерный | ГОСТ 16297-80 |
| Индекс звукоизоляции (Rw) | 25-35 | дБ | ГОСТ 27296-87 |
| Толщина поглощающего слоя | 50-200 | мм | ГОСТ 31295-2005 |
| Процент перфорации | 15-25 | % | Технические условия |
| Диаметр отверстий | 3-8 | мм | Технические условия |
Акустическая эффективность достигается за счет фрикционных потерь энергии звуковых волн в пористой структуре наполнителя. Максимальное поглощение происходит на частотах 500-4000 Гц, критичных для человеческого восприятия.
Звукоотражающие экраны ПШО: расчетные характеристики
Панели шумоотражающие обычные ПШО функционируют по принципу спекулярного отражения звуковых волн с коэффициентом отражения 0,90-0,95.
| Материал изготовления | Толщина (мм) | Индекс звукоизоляции Rw (дБ) | Срок службы (лет) | Стоимость (руб/м²) |
|---|---|---|---|---|
| Оцинкованная сталь | 0,7-1,2 | 28-35 | 25-30 | 3 700-5 500 |
| Алюминиевый сплав АД31Т | 1,0-2,0 | 30-38 | 30-40 | 5 200-7 800 |
| Поликарбонат монолитный | 8-20 | 28-35 | 15-20 | 4 500-9 000 |
| Композитные панели | 4-10 | 32-40 | 20-25 | 6 800-12 000 |
Критическим фактором эффективности является качество поверхности: отклонения от плоскости не должны превышать 2 мм на 1 м² для обеспечения когерентного отражения.
Светопрозрачные системы: баланс видимости и звукоизоляции
Светопрозрачные акустические экраны решают задачу звукоизоляции при сохранении визуальной проницаемости и естественного освещения защищаемой территории.
| Параметр | Поликарбонат монолитный | Поликарбонат сотовый | Триплекс 6+6 мм | Стеклопакет 4+16+4 |
|---|---|---|---|---|
| Светопропускание (%) | 85-92 | 75-85 | 80-87 | 75-82 |
| Индекс звукоизоляции Rw (дБ) | 28-35 | 22-28 | 35-42 | 38-45 |
| Ударная прочность (Дж) | ≥40 | ≥25 | ≥15 | ≥8 |
| Температурный диапазон (°C) | -40…+120 | -40…+120 | -50…+80 | -30…+60 |
| Срок службы (лет) | 15-20 | 10-15 | 20-25 | 15-20 |
Материаловедческие решения в акустике
Звукопоглощающие наполнители: сравнительный анализ
| Материал | Плотность (кг/м³) | Коэффициент звукопоглощения αw | Гидрофобность | Огнестойкость | Стоимость (руб/м³) |
|---|---|---|---|---|---|
| Базальтовая вата | 80-150 | 0,85-0,95 | Да | НГ | 2 800-4 200 |
| Стекловолокно | 60-120 | 0,80-0,90 | Обработка требуется | НГ | 1 800-3 200 |
| Пенополиуретан | 40-80 | 0,70-0,85 | Нет | Г1-Г2 | 3 500-5 500 |
| Вспененный меламин | 8-12 | 0,90-0,98 | Да | НГ | 8 000-12 000 |
Выбор наполнителя определяется спектральными характеристиками шума: для низкочастотного диапазона (63-250 Гц) требуется толщина слоя 150-200 мм, для среднечастотного (250-2000 Гц) — 75-100 мм.
Конструктивные элементы и крепежные системы
Надежность акустических систем обеспечивается качеством опорных стоек и крепежных элементов, рассчитанных на ветровые нагрузки до 120 кг/м².
| Тип стойки | Сечение (мм) | Масса (кг/пог.м) | Максимальная высота (м) | Ветровая нагрузка (кг/м²) |
|---|---|---|---|---|
| Двутавр 120×64 | 120×64×4,8 | 11,5 | 4,0 | 80 |
| Двутавр 140×73 | 140×73×5,4 | 16,3 | 6,0 | 100 |
| Двутавр 160×82 | 160×82×6,0 | 21,8 | 8,0 | 120 |
| Составная балка | Переменное | 25-40 | 10,0 | 150 |
Проектирование и расчет акустической эффективности
Методика расчета снижения шума
Расчет эффективности звукозащитных экранов выполняется согласно СП 51.13330.2011 с использованием формулы Френеля-Кирхгофа для дифракции звуковых волн:
| Параметр расчета | Формула/метод | Диапазон значений | Погрешность (%) |
|---|---|---|---|
| Число Френеля (N) | N = 2δ/λ | -2…+20 | ±5 |
| Снижение шума (ΔL) | ΔL = 10lg(3+20N) | 5-40 дБ | ±10 |
| Зона акустической тени | Геометрическая оптика | 0,1-2,0 км | ±15 |
| Дифракционные потери | Метод граничных элементов | 3-25 дБ | ±8 |
Где δ — разность хода прямого и дифрагированного луча, λ — длина звуковой волны. Максимальная эффективность достигается при N > 2, что соответствует геометрическому затенению источника шума.
Технологические требования к монтажу
Качество монтажа критически влияет на акустические характеристики системы. Основные технологические параметры:
| Контролируемый параметр | Допуск | Метод контроля | Влияние на эффективность |
|---|---|---|---|
| Вертикальность стоек | ±5 мм на 3 м | Лазерный нивелир | Снижение на 2-3 дБ при превышении |
| Зазоры между панелями | ≤2 мм | Щуповые измерения | Снижение на 5-8 дБ при 5 мм зазоре |
| Плоскостность поверхности | ±2 мм/м² | Струнные измерения | Снижение эффективности на 10-15% |
| Герметичность стыков | 100% | Продувка сжатым воздухом | Критический параметр |
Экономический анализ и ценообразование
Структура стоимости проектов
Формирование стоимости акустических систем включает материальные и трудовые затраты, распределенные по этапам реализации проекта:
| Статья затрат | Доля в стоимости (%) | Стоимость (руб/пог.м) | Факторы влияния |
|---|---|---|---|
| Материалы | 45-55 | 1 665-9 900 | Тип материала, толщина, покрытие |
| Производство | 15-20 | 555-3 600 | Сложность конфигурации, объем партии |
| Логистика | 5-8 | 185-1 440 | Расстояние, габариты, срочность |
| Монтаж | 20-25 | 740-4 500 | Высота, сложность рельефа, доступность |
| Проектирование | 8-12 | 296-2 160 | Уникальность решения, расчеты |
ROI и экономическая эффективность
| Показатель эффективности | Жилая недвижимость | Коммерческая недвижимость | Промышленные объекты |
|---|---|---|---|
| Рост стоимости недвижимости (%) | 15-25 | 10-18 | 5-12 |
| Срок окупаемости (лет) | 3-5 | 2-4 | 5-8 |
| Снижение штрафов (%) | — | 30-50 | 60-90 |
| Улучшение условий труда | — | Да | Критично |
Инвестиции в акустическую защиту окупаются через повышение качества жизни, соответствие санитарным нормам и рост капитализации объектов недвижимости на 15-25% в зависимости от региона.
Сертификация и контроль качества
Система обеспечения качества ISO 9001:2015
Производство звукозащитных систем в компании «СП-Центр» сертифицировано по международным стандартам качества:
| Этап контроля | Контролируемые параметры | Методы контроля | Периодичность |
|---|---|---|---|
| Входной контроль | Химический состав, геометрия | Спектральный анализ, измерения | Каждая партия |
| Операционный контроль | Качество сварки, перфорации | УЗК, визуальный контроль | Непрерывно |
| Приемочные испытания | Звукоизоляция, прочность | ГОСТ 27296, ГОСТ 30247 | Каждая серия |
| Аудит системы качества | Соответствие ISO 9001 | Внешний аудит | Ежегодно |
Экспертные рекомендации по выбору и эксплуатации
Какие технические характеристики критичны при выборе звукопоглощающих систем?
Выбор поглощающих конструкций базируется на спектральном анализе источника шума и требованиях СанПиН 1.2.3685-21. Критические параметры включают:
| Частотный диапазон (Гц) | Требуемый αw | Толщина слоя (мм) | Тип наполнителя |
|---|---|---|---|
| 63-125 (низкие частоты) | ≥0,30 | 150-200 | Базальтовая вата плотностью 80-100 кг/м³ |
| 250-1000 (средние частоты) | ≥0,80 | 75-100 | Стекловолокно гидрофобизированное |
| 2000-8000 (высокие частоты) | ≥0,90 | 50-75 | Вспененный меламин, пенополиуретан |
Как определить оптимальную конфигурацию для конкретного объекта?
Проектирование выполняется на основе акустического моделирования с использованием программных комплексов SoundPLAN, CadnaA, IMMI. Алгоритм включает:
- Измерение шумовой обстановки — инструментальные замеры по ГОСТ 23337-2014
- Спектральный анализ — определение доминирующих частот и уровней
- 3D-моделирование распространения звука — учет рельефа и застройки
- Оптимизация геометрии экрана — высота, протяженность, углы наклона
- Экономическая оптимизация — соотношение эффективность/стоимость
Какие инновационные решения применяются в современных проектах?
Передовые технологии включают адаптивные системы с переменными акустическими характеристиками:
| Технология | Принцип действия | Эффективность | Стоимость (кратность к базовой) |
|---|---|---|---|
| Активное шумоподавление | Интерференция с обращенной фазой | +10-15 дБ на НЧ | ×3-5 |
| Метаматериалы | Отрицательный показатель преломления | Узкополосное подавление | ×8-12 |
| Градиентные структуры | Плавное изменение импеданса | Широкополосность | ×2-3 |
| Умные материалы | Адаптация к условиям | Переменная эффективность | ×4-7 |
Какие требования к техническому обслуживанию акустических систем?
Регламент технического обслуживания обеспечивает сохранение проектных характеристик в течение всего жизненного цикла:
| Вид обслуживания | Периодичность | Выполняемые операции | Стоимость (% от первоначальной) |
|---|---|---|---|
| Визуальный осмотр | Ежемесячно | Проверка целостности, крепежа | 0,1-0,2 |
| Техническое обслуживание | Ежегодно | Очистка, замена уплотнителей | 1,5-2,5 |
| Диагностика эффективности | Раз в 3 года | Акустические измерения | 0,8-1,2 |
| Капитальный ремонт | Раз в 10 лет | Замена изношенных элементов | 15-25 |
Профилактическое обслуживание продлевает срок службы на 20-30% и обеспечивает стабильность акустических характеристик на уровне 90-95% от первоначальных значений.
На нашем сайте вы найдете широкий ассортимент шумозащитных экранов, включая светопрозрачные и комбинированные варианты, а также стойки и комплектующие для их монтажа. Выбирая шумопоглощающие экраны у проверенного производителя, вы гарантируете долговечность и максимальную эффективность шумозащиты вашего объекта.
Часто задаваемые вопросы
На сколько децибел снижают шум шумозащитные экраны?
Эффективность звукозащитных конструкций зависит от типа и конфигурации системы. Отражающие экраны обеспечивают снижение на 15-25 дБ, поглощающие — на 12-20 дБ, комбинированные системы — до 35 дБ. Максимальная эффективность достигается при соотношении высоты экрана к расстоянию от источника шума 1:5-1:10. Реальное снижение шума зависит от частотного состава, высоты конструкции, качества монтажа и метеорологических условий.
Сколько стоят шумозащитные экраны за квадратный метр?
Стоимость варьируется от 3 700 до 18 000 рублей за погонный метр в зависимости от технических характеристик. Базовые отражающие конструкции — 3 700-7 500 руб/пог.м, поглощающие системы — 6 500-12 000 руб/пог.м, комбинированные решения — 9 500-18 000 руб/пог.м. В стоимость входят материалы (45-55%), монтаж (20-25%), проектирование (8-12%) и логистика (5-8%). Объемы свыше 1000 пог.м обеспечивают скидку 5-10%.
Какая максимальная высота шумозащитных экранов разрешена?
Максимальная высота определяется строительными нормами и составляет 8-10 метров для стандартных конструкций без дополнительных согласований. Экраны выше 10 м требуют специального обоснования ветровых нагрузок и сейсмостойкости. Оптимальная высота для большинства проектов — 3-6 метров. Эффективность увеличивается на 5-6 дБ при каждом удвоении высоты до предельного значения, после которого дальнейшее увеличение экономически нецелесообразно.
Нужно ли разрешение на установку шумозащитных экранов?
Установка требует разрешительной документации в зависимости от местоположения и характеристик объекта. Обязательные документы: разрешение на строительство, согласование с Роспотребнадзором, заключение экологической экспертизы для промышленных объектов. Экраны вдоль автодорог согласовываются с дорожными службами. На частной территории достаточно уведомления местной администрации. Высота свыше 3 м на границе участков требует согласования с соседями.
Как долго служат шумозащитные экраны?
Срок службы зависит от материалов изготовления и условий эксплуатации. Металлические конструкции с полимерным покрытием служат 25-30 лет, поликарбонатные панели — 15-20 лет, звукопоглощающие наполнители — 20-25 лет. Гарантийный срок составляет 5-10 лет на материалы и 2-3 года на монтажные работы. Техническое обслуживание каждые 3 года продлевает эксплуатационный период на 20-30%. Замена изношенных элементов планируется через 15-20 лет.
Какие материалы лучше для шумозащитных экранов?
Выбор материала определяется акустическими требованиями и условиями эксплуатации. Для отражения шума: оцинкованная сталь (Rw=28-35 дБ), алюминий АД31Т (Rw=30-38 дБ). Для поглощения: базальтовая вата (αw=0,85-0,95), стекловолокно (αw=0,80-0,90). Прозрачные элементы: поликарбонат монолитный 10-20 мм (Rw=28-35 дБ), триплекс (Rw=35-42 дБ). Климатическая стойкость: полимерные покрытия, анодирование алюминия, гидрофобизация наполнителей.
Можно ли установить шумозащитные экраны зимой?
Монтаж возможен при температуре до -15°C с соблюдением технологических требований. Ограничения: земляные работы при промерзании грунта свыше 0,5 м, использование морозостойких герметиков, предварительный прогрев металлоконструкций. Преимущества зимнего монтажа: снижение стоимости на 10-15%, меньшее воздействие на растительность, доступность техники. Качество соединений проверяется при температуре +5°C и выше. Гарантийные обязательства распространяются в полном объеме.
Защищают ли шумозащитные экраны от низкочастотного шума?
Эффективность против низких частот (63-250 Гц) ограничена физическими принципами дифракции звуковых волн. Стандартные экраны высотой 3-4 м снижают НЧ шум на 3-8 дБ, специализированные конструкции с толщиной поглощающего слоя 150-200 мм — до 12-15 дБ. Максимальная эффективность против НЧ достигается комбинированием с активными системами шумоподавления, земляными валами высотой 2-3 м, специальными метаматериалами с отрицательным показателем преломления.
Влияют ли шумозащитные экраны на WiFi и сотовую связь?
Металлические конструкции могут ослаблять радиосигналы в зависимости от частоты и поляризации. Сплошные металлические экраны снижают уровень сигнала на 10-20 дБ, перфорированные панели с размером отверстий 5-8 мм практически не влияют на связь. Светопрозрачные поликарбонатные панели полностью прозрачны для радиоволн. При необходимости устанавливаются специальные радиопрозрачные вставки или ретрансляторы. Влияние минимально для современных систем LTE и 5G благодаря адаптивным алгоритмам.
Как рассчитать необходимую длину шумозащитного экрана?
Расчет выполняется методом акустического моделирования с учетом дифракции на краях экрана. Базовое правило: длина экрана должна превышать расстояние от источника до защищаемого объекта в 3-5 раз для эффективного затенения. Точный расчет учитывает: направленность источника шума, рельеф местности, требуемое снижение в контрольных точках, экономическую оптимизацию. Программное моделирование (SoundPLAN, CadnaA) позволяет определить оптимальную геометрию с погрешностью ±10%.
Можно ли совмещать шумозащитные экраны с зелеными насаждениями?
Комбинирование с ландшафтными решениями повышает общую эффективность и эстетическую ценность. Деревья высотой 8-12 м дополнительно снижают шум на 3-5 дБ, живые изгороди улучшают психологическое восприятие шума. Расстояние от экрана до крупных деревьев — минимум 3-5 м для предотвращения повреждений корневой системой. Рекомендуются быстрорастущие породы: туя, ель, сосна для круглогодичного эффекта. Комплексное решение «экран + зеленые насаждения» снижает шум на 18-25 дБ при меньших затратах.
Что делать если шумозащитный экран не дает ожидаемого эффекта?
Недостаточная эффективность может быть связана с ошибками проектирования, монтажа или изменением акустической обстановки. Первоочередные действия: инструментальная проверка звукоизоляции по ГОСТ 27296, выявление акустических мостиков, анализ соответствия проекту. Типичные причины: зазоры в стыках (снижение на 5-8 дБ), неправильная высота, дифракция на торцах экрана. Методы устранения: герметизация соединений, установка дополнительных секций, модернизация поглощающего слоя. Гарантийные обязательства покрывают доработку конструкции до достижения проектных характеристик.
